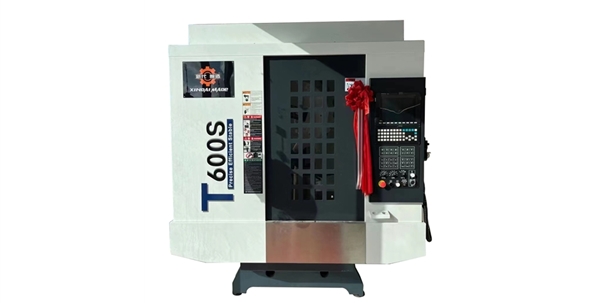

XD-T600S 立式钻攻机    技术协议

四 . 机床主要结构特点

本机床是一台立式三轴加工中心机床，由 X、Y、Z 三轴立式加工中心，是一台多功能的三轴数控加工机床。

1、HT300 树脂砂造型铸件，一体成型超宽底座提供较为稳固的载荷支撑 能力，加宽结合面跨距的人字形立柱提升机床刚性，支持重切削加工。

2、工作台与鞍座使用“十字”滑台结构连接，保证 X 轴与 Y 轴的垂直度。

3、C3 级丝杠与 P 级线轨组合搭配提升机床传动精度及长期稳定性。

4、700*420 尺寸工作台，五轴转台Y 方向安装以后，不占用大部分空间，可 以满足五轴加工，也不影响做三轴产品。

5、BT30-¢100-20000 转高速高精度直连主轴可通过高转速满足加工产品的光 洁度和高精度满足快速稳定攻牙。

6、BT30-21T 伺服刀库，由于传统机械刀库，减少换刀时间，提升加工效率

本机床适用于各种复杂零件、模具、叶片等复杂曲面的多品种中小批量生产，适用于汽车、能源、医疗等行业的各零件等的加工。

本机床有 X 轴，Y 轴，Z 轴三个坐标轴，因而可以节省工艺装备，缩短生产周期，从而可以降低成本，提高经济效益。由于本机床的高质量、益、高适用度，目前在机械加工行业中应用越来越广泛。

五.  通用要求

1．机床使用环境

（1）机床环境使用温度： 10℃～40℃

（2）使用环境相对湿度：应控制在 35~90%之内

2．电源电压：3 相 ，380V，每相额定电流 120 A，电压波动±10%范围内 50Hz

3.  如果使用地区电压不稳定，机床应配备稳压电源，以保证机床的正常工作。

2、安装前，用户应准备妥机床地基、电源、气源等其他条件，机床到达甲方现场后，用户应先将机床就位后通知乙方，乙方接到甲方通知后进行机床的安装调试工作。机床安装调试过程中，甲方派人参加安装调试的全过程，但甲方人员只是学习了解和配合，机床安装调试主要由乙方完成。需要甲方提供的，希望甲方在一定的范围内提供方便。

八.  技术培训

1、在乙方工厂，乙方为甲方免费培训一名机床使用操作编程及日常维护人员，培训时间 2 日。培训内容包括：设备的操作、编程及日常机械电气维护等。

2、乙方对培训的效果和质量负责。乙方委派经验丰富、合格的技术人员进行技术培训。如果乙方委派的技术人员不符合本条规定，或者玩忽职守，或者违反法律，甲方有权通知乙方进行撤换。

九. 售后服务及相关事项

1、机床备品备件请见机床装箱单。

2、应急响应：接通知后，乙方应在 12 小时内响应。

3、质保期：机床自验收结束后，双方签订终验收纪要之日起，机床包修壹年。

4、质保期内的维修、维护费用。

A、乙方在质保期内免收维修、维护费用。

B、但在质保期内，确由甲方使用不当造成质量问题，而损坏零部件的，乙方将免费维修服务，但更换的零部件成本需由甲方承担。

5、超出质保期限的维修、维护：

A、乙方将提供终身有偿维护。

B、更换零部件，可由甲方自行购买，也可委托乙方采购。

十、其他事项：

              1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。

2、执行过程中如有争议，由双方友好协商解决。

3、本技术协议一式二份,甲乙双方各持一份。
