双主轴棒料深孔钻(型号:RFD2Z-600 RFD2Z-800 RFD2Z-1000 RFD2Z-1600 )
双主轴棒料深孔钻(型号:RFD2Z-600  RFD2Z-800  RFD2Z-1000  RFD2Z-1600 )

双主轴轴类深孔钻   详情说明

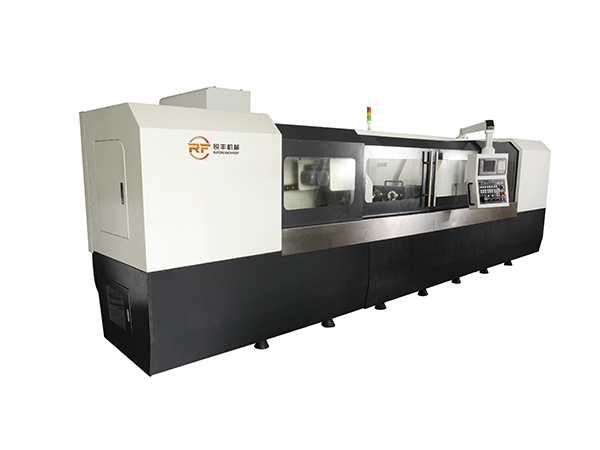

双主轴棒料深孔钻(型号:RFD2Z-600  RFD2Z-800  RFD2Z-1000  RFD2Z-1600 )


一、产品中心

     双主轴系列深孔钻简述      双主轴深孔钻为轴类零件中心深孔加工专用机床,配有自动夹紧系统,高压油冷系统。大大提高轴类零件深孔加工的效率、精度、光洁度,是轴类零件深孔加工的最佳之选。

二、 应用领域:广泛应用于汽车、军工、医疗设备、热流道等行业。

1. 双主轴同三、主要特点时加工,加工效率是普通机床的2倍。

2. 液压自动夹紧系统,实现自动装夹,装夹时间短。

3. 枪钻和工件同时反方向旋转,有效提高孔的同心度。

四、  产品详情

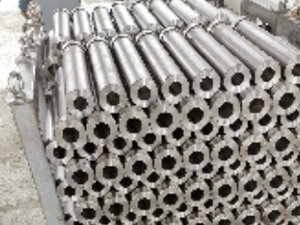

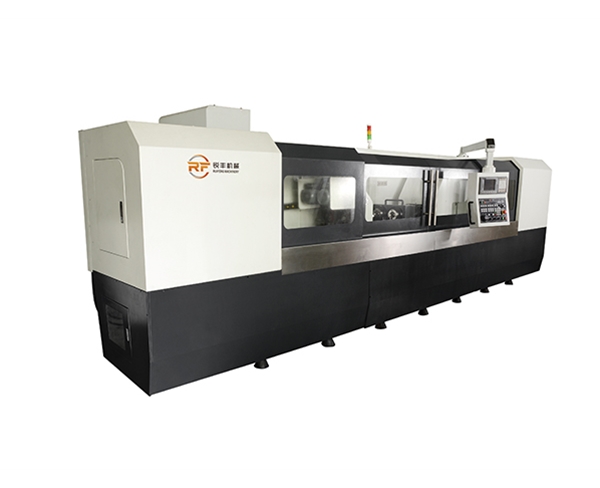

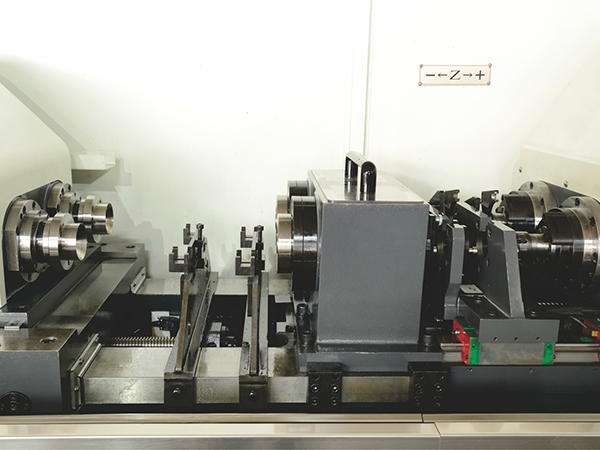

双主轴棒料深孔钻(配件图)NO1 双主轴棒料深孔钻(配件图)NO2    双主轴棒料深孔钻(配件图)NO3



 五、技术参数

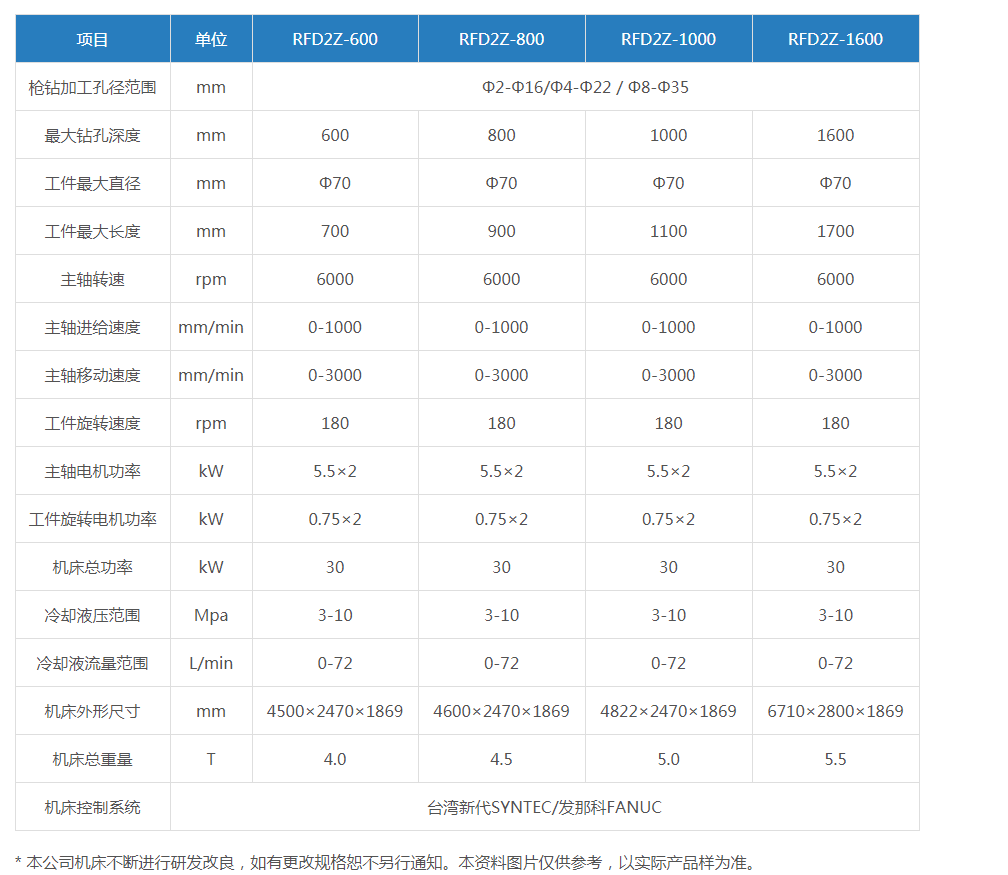

双主轴棒料深孔钻(参数表)



以下是OFFICE 版本的文档(请下载使用)

RFD2Z双主轴系列深孔钻   RFD2Z  2-SPINDLE SERIES DEEP  HOLE DRILING
技术参数/TECHNICAL  PARAMETERS
项⽬ 单位 RFD2Z-600 RFD2Z-800 RFD2Z-1000 RFD2Z-1600
枪钻加⼯孔径范围Diameter scope of   gun    drill mm Φ2-Φ16/Φ4-Φ22/Φ8-Φ35
最⼤钻孔深度Maximum   diameter  of workpiese mm 600 800 1000 1600
⼯件最⼤直径Maximum  diameter  of  workpiece mm Φ70 Φ70 Φ70 Φ70
⼯件最⼤度Maximum length of workpiece mm 700 900 1100 1700
主轴转速Rotating speed  of  main  shaft rpm 6000 6000 6000 6000
主轴进给速度Feeding speed  of  main shaft mm/min 0-1000 0-1000 0-1000 0-1000
主轴移动速度Movement  speed  of  main  shaft mm/min 0-3000 0-3000 0-3000 0-3000
⼯件旋转速度Rotating speed of workpiece rpm 180 180 180 180
主轴电动功率Motor power of main shaft kW 5.5X2 5.5X2 5.5X2 5.5X2
⼯件旋转电机功率Power of  workiece  rotating   motor kW 0.75X2 0.75X2 0.75X2 0.75X2
机床总功率Total  power  of machine tool kW 30 30 30 30
冷却液压范围Pressure scope of cooling  liquid Mpa 3-10 3-10 3-10 3月10日
冷却液流量范围Flowrate scope of cooling liquid L/min 0-72 0-72 0-72 0-72
机床外形尺⼨External machine tool mm 4500X2470X1869 4600X2470X1869 4822X2470X1869 6710X2800X1869
机床总重量Total  weight  of  machine  tool T 4 4.5 5 5.5
机床控制系统  Machtool  control  system 台湾新代SYNTEC/发那科FANUC
本公司机床不断进⾏研发改良,如有更改规格恕不另⾏通知。本资料图⽚仅供参考,以实际产品样为准。
FEATURES/主要特点:
RFD2Z双主轴系列深孔钻简述
双主轴深孔钻为轴类零件中⼼深孔加⼯专⽤机床,配有⾃动夹紧系统,⾼压油冷系统。⼤⼤提⾼轴类零件深孔加⼯的效率、精度、光洁度,是轴类零件深孔加⼯的最佳之选。
Dobble  main  shafte  deep-hole  drill  is  dedicated  machinetools  for  central  deel-holeprocessing of
shaft   parts   with  a  view to   providing  the  solution  featuring  high   efficiency,   high precision  and high Total  weight of  machine  tool
fineness  to  deep-hole  processing of shaft parts of   oustomers.
APPLICATIONFIELD应⽤领域
⼴泛应⽤于汽、军⼯、医疗设备、热流道等⾏业。
Central   deep-hole  processing  of  shaft   parts.
FEATURES/主要特点:
1. 双主轴同时加⼯,加⼯效率是普通机床的2倍。
Two  spindle  machining  at the  same time  work efficiency    is 2 times the ordinary machine  tools.
2. 液压⾃动夹紧系统,实现⾃动装夹,装夹时间短。
The   hydraulic  automatic  clampingsystem  realizes  automatic  clamping  and  short  clamping   time.
3.枪钻和⼯件同时反⽅向旋转,有效提⾼孔的同⼼度。
Simultaneously   the  gun  drill  and   theworkpiece  rotate in  opposite  directions   and  the concentricity  of
the  hole  is  effectively   improved.
