数控立卧深孔钻 详情说明

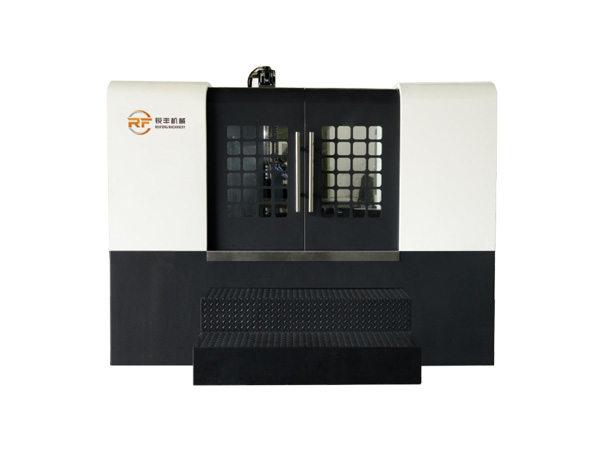

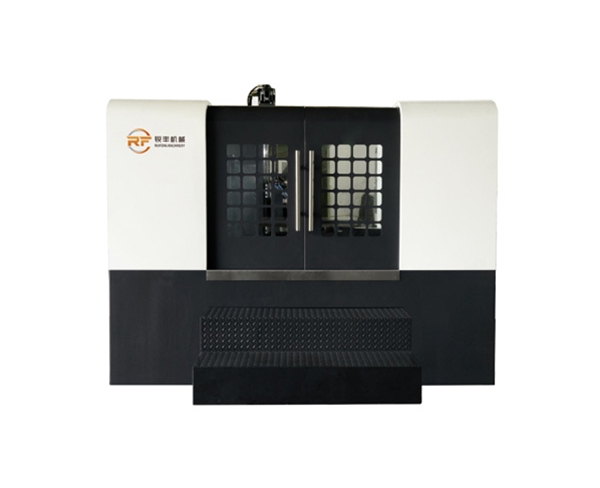

数控立卧深孔钻 （型号：RFLW650 RFLW850)

一、 产品中心

（1）、数控立卧深孔钻床是一种以深孔钻削为主的专用机床。

二、  产品详情

      ...

三、  技术参数

以下是OFFICE 版本的文档（请下载使用）

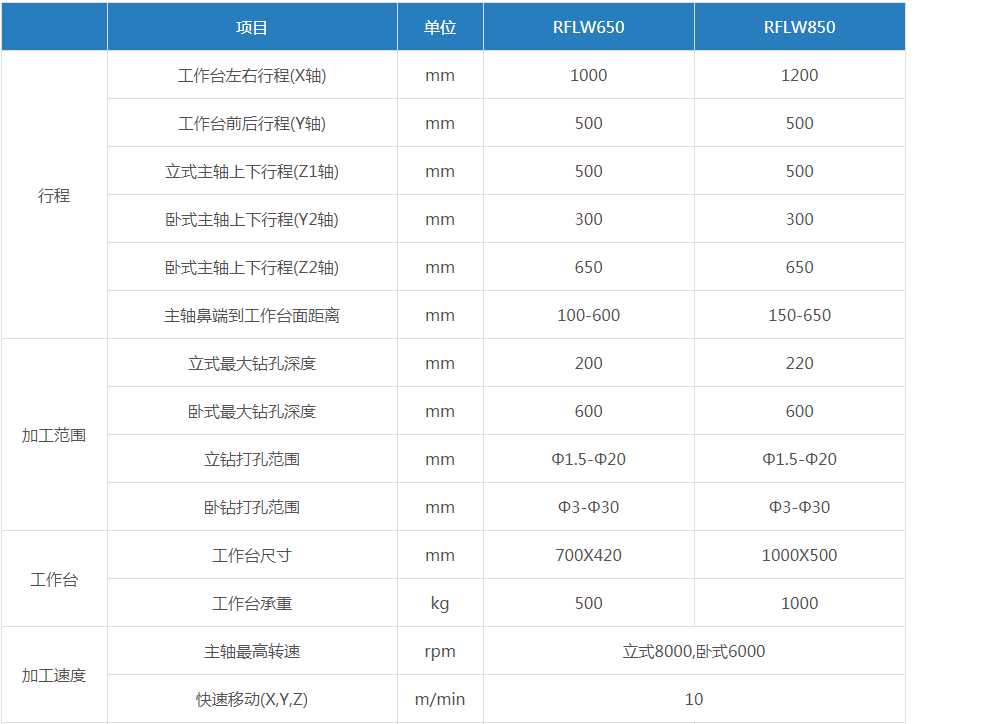

技术参数/TECHNICALPARAMETERS
CNCVERTICALHORIZONTAL
DEEPHOLEDRILLINGMACHINE. 项⽬ 单位 RFLW650 RFLW850
数控⽴式深孔钻  CNC  VERTICAL DEEP
技术参数/TECHNICAL   PARAMETERS
CNC VERTICAL DEEP
	项⽬	单 位	RFLW650	RFLW850
⾏程	⼯作台左右⾏程(X轴)	mm	1000	1200
	⼯作台前后⾏程(Y轴)	mm	500	500
	主轴上下⾏程(Z1轴)	mm	500	500
	⼯作台前后⾏程(Y2轴)	mm	300	300
	主轴上下⾏程(Z2轴)	mm	650	650
	主轴⿐端到⼯作台⾯距离	mm	100-600	150-650
加⼯范围	⽴式最⼤钻孔深度Maximum  vertical  drilling  depth	mm	200	220
	卧式最⼤钻孔深度Horizontal  maximum   drilling    depth	mm	600	600
	⽴钻打孔范围	mm	Ф1-Ф12	Ф1.5-Ф16
	卧钻打孔范围	mm	Ф3-Ф30	Ф3-Ф35
	打孔范围	mm	Ф1-Ф12	Ф1.5-Ф16
⼯作台	⼯作台尺⼨	mm	700X420	1000X500
	⼯作台承重	kg	500	600
加⼯速度	主轴最⾼转速	rpm	⽴式8000	卧式10000
	快速移动(X,Y,Z)	m/min	10	10
动⼒参数	主轴电机	kW	5.5	7.5
	X/Y1轴进给电机	kW	1.8	1.8
	Z1/Y2轴进给电机	kW	2.8	2.8
	Z2轴进给电机	kW	1.3	1.3
	机床总功率	kW	35	40
冷却液	冷却液最⾼压⼒	Mpa	10	10
	冷却液流量范围	L/min	0-75	0-75
	冷却液油箱容量	L	400	400
其他	主轴端锥度	BT40/0Z25	BT40/0Z25	BT40/0Z25
	机床外形尺⼨(L×W×H)	mm	4200×2700X2700	4600×2700X2700
	机床总重量	T	6.5	6.5
	机床控制系统	台湾新代SYNTEC/发那科FANUC
产品特点：
数控⽴卧深孔钻床是⼀种以深孔钻削为主的专⽤机床。
CNC vertical  deep  hole  drilling  machine  is  a  special  machine  tool  based  on  deep  hole  drilling

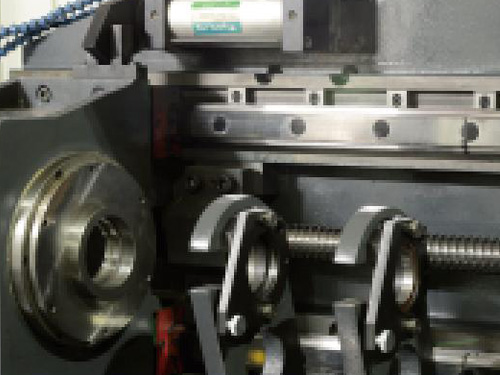

导 向 座 采 ⽤ 双 边 ⽀ 撑，加 ⼯ 时 两 边 均 匀 受 ⼒ 均 匀，精 度 保 持 性 好 。
The  guide  seat   adopts   bilateral  support   and  the   two  sides  are   evenly  stressed  during processing  and  the  precision  is  kept  good.

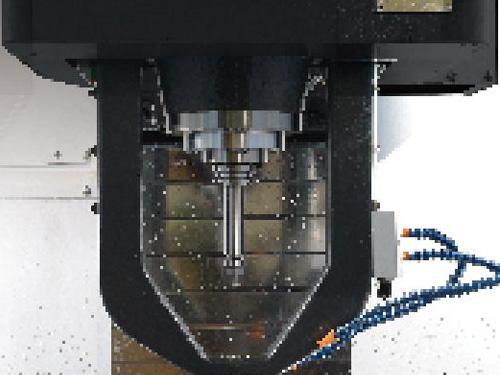

采⽤枪钻加⼯，加⼯效率⾼，光洁度⾼。
Adopts gundrill for  processing  high  efficiency  and  high  fineness   of   hole
⼴泛应⽤于模具、汽⻋、内燃机、航空航天、家电、液压配件等⾏业
Widely   used  in  molds,  automobiles,   internal  combustion   engines,aerospace,  home  appliances,  hydraulic  parts  and  other   industries.
