数控立式深孔钻   详情说明

数控立式深孔钻  ( 型号：RFLZ650    RFLZ850    RFLZ1165)

一、 产品中心

(1)、 数控立式深孔钻床是一种以深孔钻削为主的专用机床。

导向座采用双边支撑，加工时两边均匀受力均匀，精度保持性好。

采用枪钻加工，加工效率高，光洁度高。

(2)、广泛应用于模具、汽车、内燃机、航空航天、家电、液压配件等行业

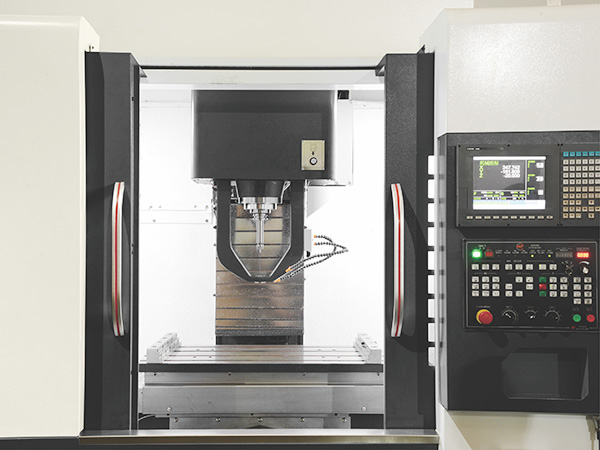

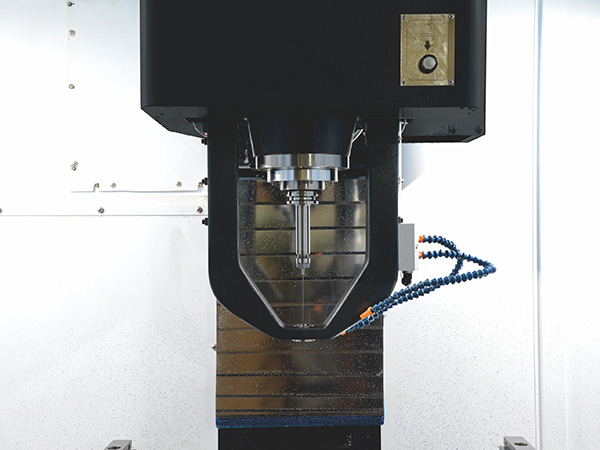

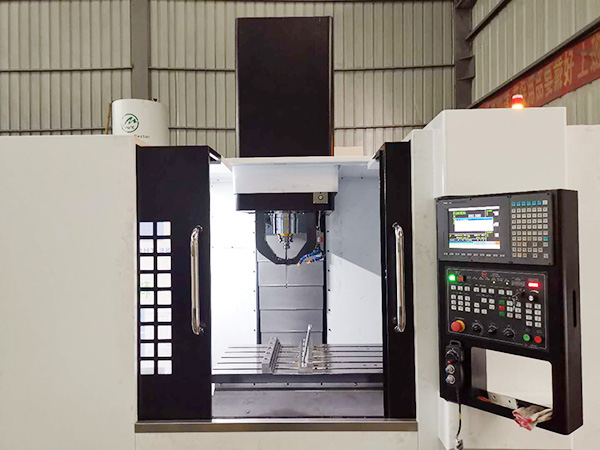

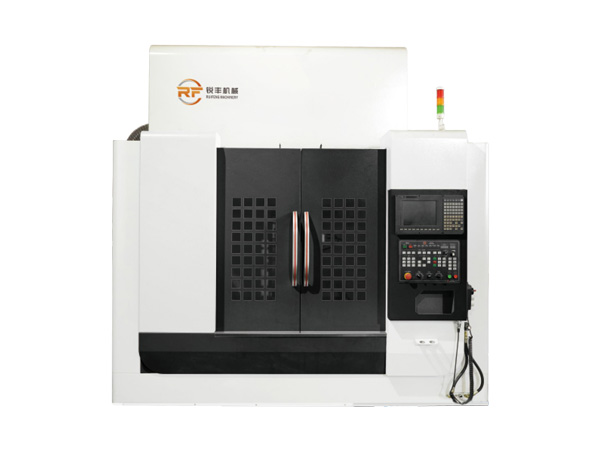

二、 产品详情

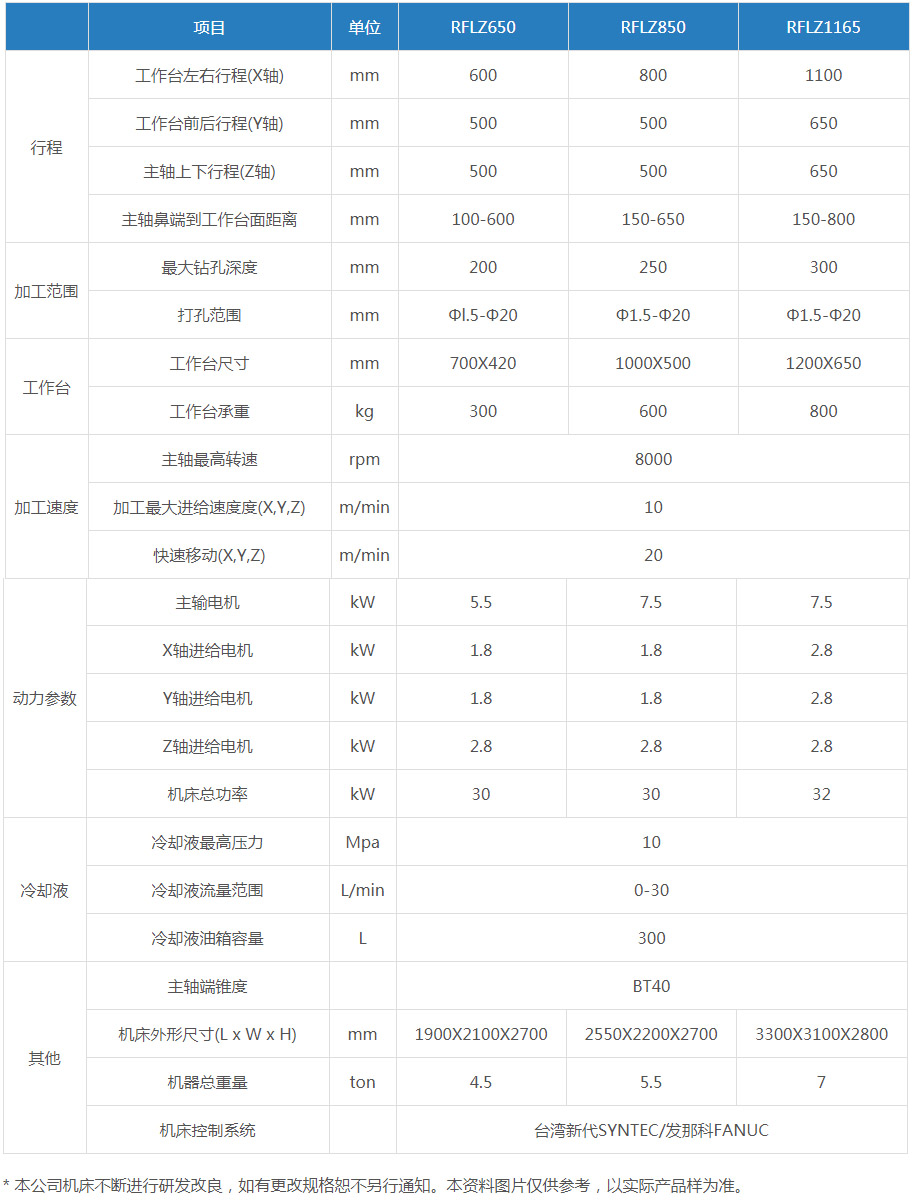

 三、 技术参数

以下是OFFICE 版本的文档（请下载使用）

数控⽴式深孔钻  CNC  VERTICAL DEEP
技术参数/TECHNICAL   PARAMETERS
CNC VERTICAL DEEP
	项⽬	单 位	RFLZ650	RFLZ850	RFLZ1165
⾏程	⼯作台左右⾏程(X轴)	mm	600	800	1100
	⼯作台前后⾏程(Y轴)	mm	500	500	650
	主轴上下⾏程(Z轴)	mm	500	500	650
	主轴⿐端到⼯作台⾯距离	mm	100-600	150-650	150-800
加⼯范围	最⼤钻孔深度	mm	200	220	280
	打孔范围	mm	Ф1-Ф12	Ф1.5-Ф16	Ф1.5-Ф20
⼯作台	⼯作台尺⼨	mm	700X420	1000X500	1200X650
	⼯作台承重	kg	300	600	800
加⼯速度	主轴最⾼转速	rpm	8000	8000	8000
	加⼯最⼤进给速度(X,Y,Z)	m/min	10	10	10
	快速移动(X,Y,Z)	m/min	20	20	20
动⼒参数	主轴电机	kW	5.5	7.5	7.5
	X轴进给电机	kW	1.8	1.8	2.8
	Y轴进给电机	kW	1.8	1.8	2.8
	Z轴进给电机	kW	2.8	2.8	2.8
	机床总功率	kW	30	30	32
冷却液	冷却液最⾼压⼒	Mpa	10	10	10
	冷却液流量范围	L/min	0-30	0-30	0-30
	冷却液油箱容量	L	300	300	300
其他	主轴端锥度			BT40
	机床总重量	T	4.5	5.5	7
	机床外形尺⼨(L×W×H)	mm	1900×2100X2700	2550X2200X2700	3300X3100X2800
	机床控制系统		台湾新代SYNTEC/发那科FANUC
产品特点：
数控⽴式深孔钻床是⼀种以深孔钻削为主的专⽤机床。
CNC vertical  deep  hole  drilling  machine  is  a  special  machine  tool  based  on  deep  hole  drilling
导 向 座 采 ⽤ 双 边 ⽀ 撑，加 ⼯ 时 两 边 均 匀 受 ⼒ 均 匀，精 度 保 持 性 好 。
The  guide  seat   adopts   bilateral  support   and  the   two  sides  are   evenly  stressed  during processing  and  the  precision  is  kept  good.
采⽤枪钻加⼯，加⼯效率⾼，光洁度⾼。
Adopts gundrill for  processing  high  efficiency  and  high  fineness   of   hole
⼴泛应⽤于模具、汽⻋、内燃机、航空航天、家电、液压配件等⾏业
Widely   used  in  molds,  automobiles,   internal  combustion   engines,aerospace,  home  appliances,  hydraulic  parts  and  other   industries.
