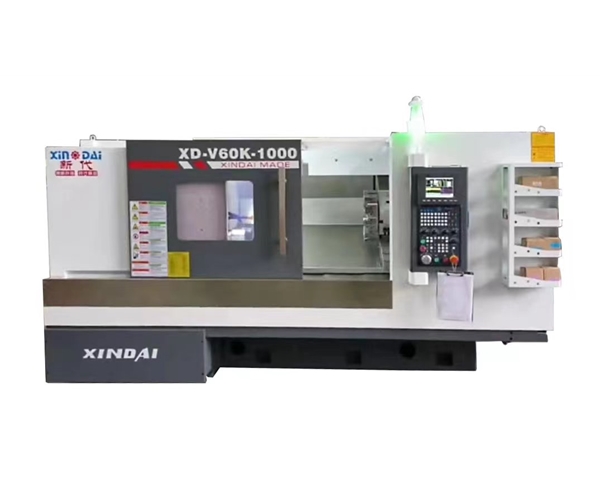

XD-V60K-1000 刀塔尾座机数控车床刀塔尾座机（60刀塔尾座机—X轴行程 500mm Z轴 行程1100mm）

  型号：XD-V60K-1000 刀塔尾座机数控车床刀塔尾座机（60刀塔尾座机—X轴行程 500mm Z轴大行程 1100mm）技术文件

   产品名称： 60刀塔尾座机     生产商  ： 大英新代

 我们非常乐意为贵公司提供的产品以及的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有疑问，请随时我联系。

    联络人： 温先生  全国服务热线：13929480028（带微信功能，可加微信）

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com

品名	规格型号	单位	数量	单价（万）	税点（17%）	备注
XD-V60K-1000 刀塔尾座机数控车床刀塔尾座机	XD-V60K-1000 刀塔尾座机数控车床（60刀塔尾座机—X轴行程 500mm Z轴大行程1100mm）	台

一、基本配置

序号		规格型号	XD-V60K-1000	数量	1	单价	¥：
主 要 配 置
1	机床控制器：		台湾新代21TA-E
2	X轴驱动器及电机:		台湾新代2.4KW（带刹车）
3	Z轴驱动器及电机:		台湾新代2.4KW
4	主轴驱动器：		阿尔法伺服驱动器（15KW）
5	主轴电机：		阿尔法大扭力伺服电机（15KW）
6	刀塔驱动伺服		新代包套刀塔伺服
7	刀塔		金刚心（XDMADE）12工位伺服刀塔
8	尾座		伺服尾顶
9	丝杆：		台湾滚珠丝杆（上银或者银泰C）（X40/Z40）
10	导轨：		台湾滚珠导轨（上银或者银泰P)（X35/Z45）
11	主轴：		定制重切削套筒主轴（滚柱轴承  P4轴承）A2_6
12	机架材质：		铸件连体床身（四川）外置水箱
標 準 配 置 STAND CONFIGURATION
1	自动润滑系统（昱普润滑油泵）
2	液压夹紧系统（JUNTAI液压站总成）
3	三色LED 指示灯（HNDT）
4	冷却系統（广东精匠）
5	工作照明灯（LED）
6	8寸液压卡盘一个(大通孔)、拉杆一条
7	刀架标配4个（2个镗孔、2个排刀）
8	内六角扳手和说明书个一套
选配
1	排屑机
2



二、价格

总价	RMB：	大写		备注： 含增值税   □√    不含税□
交期
付款方式
其他

三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。

3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等物品。

四、主要技术参数指标

机床外观和护罩		灰、白色/全防护内罩
导轨滑动方式		直线导轨
加工范围	X轴大行程	500mm
	Y轴大行程
	Z轴大行程	1100mm
	大回转直径	550mm
	刀台回转直径	340mm
	顶针间小加工长度	90mm
	顶针间大加工长度	1050mm
移动速度	X轴G00速度	20M/MIN
	Y轴G00速度
	Z轴G00速度	20M/MIN
主轴	型号（标配同步带）	A2-6
	主轴通孔	75
	主轴高转速	3000r/m
	大通过棒料	65mm
刀架	装刀方式	刀塔（100中心、φ380）
	刀柄型号	排刀25*25  镗孔32
机床重量	设备净重(T)	4.8T
机床尺寸	长*宽*高（mm）	3500*1780*1900
尾顶	行程	980mm
	型号	莫氏5号





大英新代数控车床检验数据
序号	检验项目		验收结果	允许值	备注
1	加工精度	X轴	±0.005	±0.01
		Y轴		±0.01
		Z轴	±0.005	±0.01
2	重复定位精度	X轴	±0.002	±0.004
		Y轴		±0.004
		Z轴	±0.002	±0.004
3	加工精度		±0.005	±0.01
4	加工工件圆度		0.004	±0.005
5	加工工件平面度（φ200）		0.01	≤0.02
6	加工工件的表面粗糙度		1.2	≤1.6
7	加工锥度（100MM）长		0.01	≤0.02
8	主轴跳动		0.005	≤0.007
9	刀塔重复精度		0.003	±0.003
10	主轴分度精度		0.1°	≤0.1°
11	动力头直角度（50mm）		0.03	≤0.03



五、机床特点

1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。

2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。

         5、机床控制系统和伺服均采用总线值，开机不用回零点。



六 技术服务要求 ：

1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。

2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。

4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。

5、保修期满后服务：保修期满后，卖方可长期向买方提供优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。

七、验收：

1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。

八、机床工作环境

1、电压：~380V±10%；      2、频率： 50±1HZ；

3、环境温度：5~40°C度；      4、相对湿度：<90%。

5、大功率16KW

九、其他事项：

         1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。

2、执行过程中如有争议，由双方友好协商解决。

3、本技术协议一式二份,甲乙双方各持一份。
