一、设备技术描述

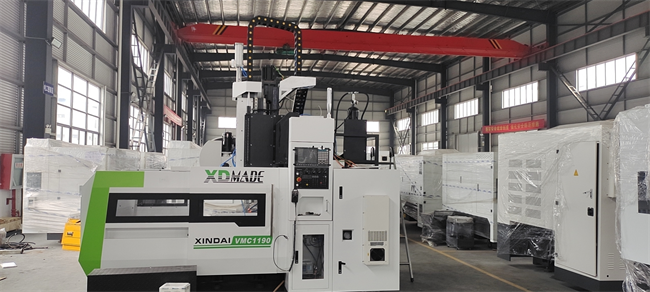

整 机：整机采用动工作台龙门式结构。床身固定，工作台在床身上作X向移动。滑枕在滑座上作Z向移动。滑座连同滑枕在龙门横梁上作Y向移动。X、Y轴配备重载线轨，Z轴为四线轨。主轴组件置于滑枕下端。整机布局合理，外形美观，操作方便。
主 轴：采用高速主轴单元，主轴采用BT40规格，具备中心吹气功能。
刀 库：刀库采用圆盘式刀库，质量可靠，性能稳定。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，滚珠丝杠经过预拉伸安装，提高传动刚性及定位精度。
机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求，其精度标准符合GB/T17421-2000《机床检验通则》及GB/T19362.1-2003《龙门铣床检验条件》的有关规定。
二、机床参数与配置
基本参数
|
项目 |
单位 |
技术参数 |
|
|
行程 |
X轴 |
mm |
1100 |
|
Y轴 |
mm |
900 |
|
|
Z轴 |
mm |
500 |
|
|
主轴鼻端至工作台面距离 |
mm |
150-650 |
|
|
主轴中心线至立柱导轨面距离 |
mm |
380 |
|
|
两立柱间距离 |
mm |
1000 |
|
|
工作台面到横梁高度 |
mm |
840 |
|
|
工作台 |
工作台尺寸 |
mm |
1100*900 |
|
T型槽（尺寸×槽数×间距) |
|
M20×7×165 |
|
|
最大载重 |
Kg |
500 |
|
|
主轴 |
主轴锥孔 |
# |
BT40 |
|
转速 |
r.p.m |
8000-12000 |
|
|
主轴直径 |
mm |
150 |
|
|
刀库 （选配） |
刀具数 |
Pcs |
24 |
|
刀库形 |
# |
圆盘式 |
|
|
滚珠丝杠（直径-螺距） |
mm |
40-10/40-10/40-10 |
|
|
直线滑轨宽度 |
mm |
45/45/45-35 |
|
|
三轴快速移动 |
m/min |
12/12/10 |
|
|
三轴电机传动方式 |
Type |
直结式 |
|
|
主轴电机传动方式 |
Type |
皮带式 |
|
|
主轴电机参数 |
Kw |
11 |
|
|
三轴电机参数X.Y.Z |
Kw/(N.m) |
2.0/3.5/3.5(13/22/22) |
|
|
光机净重 |
Kg |
6000 |
|
|
光机尺寸（X×Y×Z） |
mm |
3150X2090X2700 |
|
三、机床标准配置
|
序号 |
品名 |
规格 |
数量 |
品牌 |
|
1 |
主轴 |
BT40-8000RPM |
1 |
御成/健椿（选配） |
|
2 |
三轴滚珠丝杠 |
40-10/40-10/40-10 |
1 |
银泰/上银 |
|
3 |
三轴直线导轨 |
45/45/45-35 |
1 |
银泰/上银 |
|
4 |
三轴丝杠轴承 |
30TAC62B（X） |
5 |
NSK/FAG/NTUS |
|
30TAC62B（Y/Z） |
10 |
|||
|
5 |
三轴防护罩 |
自制 |
1 |
自制 |
|
6 |
刀库（选配） |
24T |
1 |
冈田 |
|
7 |
光机 |
自制 |
1 |
自制 |
|
8 |
主轴电机 |
新代 |
1 |
台湾 |
|
9 |
控制器 |
新代 |
1 |
台湾 |
|
10 |
全封闭式护罩 |
|
1 |
自制 |
注：厂家保留更换同等品牌的权利。
四、机械特性
1) 采用线接触运动；具有摩擦阻力小，移动速度快，使用时间长等显著特点。
2) 采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。
3) 采用BT40-24T刀库，可容纳多支刀具使用，提高了机器的多样性，减少换刀时间，能适应多种加工需求。
4) 采用大外径主轴，保证主轴的刚性，同时减少重切时的振动，保证加工光洁度。
5) 立柱结构采用高刚性结构设计，满足各类材质的加工刚性需求，提高加工精度。
6) 工作台鞍座“十”字滑台结构，XY轴呈“十”字滑台，确保产品的形位工差精度。
五、机床工作环境
1）电源：380V±10%，50Hz±2%，三相交流，用户须配备交流稳压装置。环境温度：0°
C~40°C。 相对湿度：35~90%，无凝露。
六、技术服务
安装调试：供方负责在需方现场免费安装、调试设备，并对操作维修人员现场进行
免费培训,培训方式：由供方负责对需方操作人员和维修技术人员进行机床操作、
故障排除及保养等方面的现场授课及培训，具体双方商定。
技术支持：供方提供有效的技术支持，可根据需方加工产品所用夹具、治具在设计
应用方面提供技术支持。供方终身为需方提供免费的软技术咨询服务（如机床机械部分或系
统部分出现故障）。
保修：机床验收后，机床提供 12个月免费保修（不可抗拒因素，人为除外），保修
期内免费提供零件及服务；供方在工作日接到机床故障报修24个小时内，售后服务人员到达
现场处理。保修期满后供方可长期向需方提供全面优惠的易损维修配件。
注：所有选择配置按其规格关联相关参数。
此技术协议为合同的附件，具有同等法律效力。
