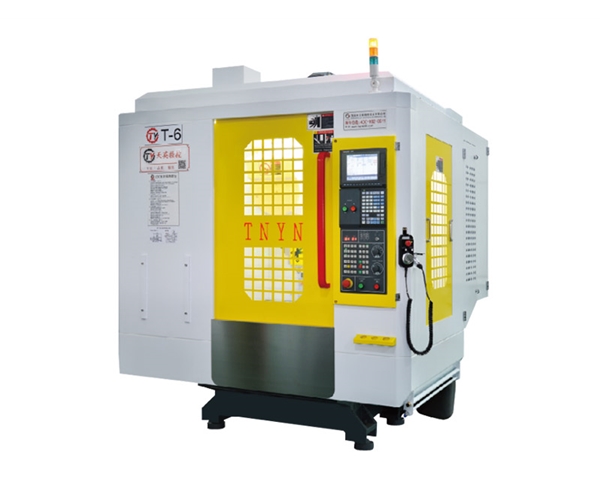

机型: 高速钻攻机 T6(三菱M80)
（一）、 行业应用： IT零部件 五金零部件 压铸零部件 钟表零部件 IT零部件 五金零部件 机械特点：
（ 二）、机械特点：
超大型立柱稳固，不变型能高速位移48m/分。
超大跨距底座，采六点支撑结构扎实，高速位移，不震动、不变形。
三轴高速位移达48m/分，速度快，节省加工时间。
低惯性的主轴设计，主轴直结驱动，高稳定性，夹臂刀库换刀快速。
准确，换刀速度快，除零件加工外，非常适合钻直径较小的孔。 用高功能AC主轴伺服马达与人性化的对话式界面，便于操作。
1、直结式传动
马达与主轴直接连结能有效消除背隙，扭力传达更加稳定，确保加工面的品质；可提高刚性攻牙的效率，同时避免产生温升与噪音。
2、高马达主轴马达
搭配MISUBISHI高扭力交流马达。
3、对称式头部设计
头部结构承直接承受打刀力，延长轴承寿命。
4、松刀缓冲设计
避免轴承直接承受打刀力，延长轴承寿命。
5、大轴径主轴设计
可强化主轴切削刚性，主轴轴径100mm。
6、高转速主轴
可选12000/24000RPM主轴
（三）、文 机型: 高速钻攻机 T6(三菱M80) 件方案/报价单
廠 牌: 天英
機 型: 高速钻攻机 T6 (三菱M80)
單位：人民幣
|
NO |
項 目 |
內 容 |
數量 |
單 價 |
|
1 |
機 型 |
高速零件加工中心系列T-6（20000 RPM） |
1台 |
特价：RMB 元
|
|
|
|
|
|
|
一. 機床標準規格
|
1.行程 |
X 軸行程 640 MM Y 軸行程 420 MM Z 軸行程 410 MM |
|
2.主軸 |
主軸轉速 20000 RPM 主軸孔錐度 錐度 BT30 |
|
3.進給 |
X,Y,Z軸快速位移 48 m/48m /48 m /min |
|
4.工作臺 |
工作臺面積 620MM×420MM 工作臺載重量 350 KG T型槽寬 18×3×125MM |
|
6.數控系統 |
三菱M80 |
|
7.刀庫 |
刀庫容量 16T |
|
8.驅動馬達 |
主軸馬達 5.5KW X軸 AC 伺服馬達 1.5KW Y軸 AC 伺服馬達 1.5KW Z軸 AC 伺服馬達 3.0KW |
|
9.護罩 |
全護罩 |
|
10.顏色 |
型錄標準顏色 |
|
11.機床 |
機械佔用面積及高度 2000X2200X2500 MM 機械約重量 3500kg |
二. 標準附件
|
NO. |
規 格 |
數量 |
|
１. ２. ３. ４. ５. ６. ７. 8. 9 10. 11. 12. 13 |
主軸吹氣系統 刀具冷卻系列 全罩式防護罩 自動潤滑系統 工作燈 調整墊塊及螺栓 積屑箱 水箱 工具箱 附送BT30刀柄 +拉釘和嗦咀 附送BT30鎖刀座 附送主轴油冷机 附送6寸虎钳一台 |
1 1 1 1 1 6 1 1 1 1套 1支 1個 1台 |
三．機床常用配件
|
序號 |
項目 |
製造商 |
原地 |
規格 |
|
1 |
控制系統 |
三菱 |
日本 |
三菱M80 |
|
2 |
主軸馬達 |
三菱 |
日本 |
5.5KW |
|
3 |
三軸馬達 |
三菱 |
日本 |
X\Y 1.5KW Z3.0KW |
|
4 |
主軸 |
健椿/惟隆 |
臺灣 |
BT30 20000rpm |
|
5 |
四瓣爪 |
健椿/惟隆 |
臺灣 |
|
|
6 |
三軸滾珠絲杆 |
上銀/銀泰 |
臺灣 |
C3級 規格：36mm 螺距：16mm |
|
7 |
導軌 |
上银/银泰 |
臺灣 |
|
|
8 |
軸承 |
NSK |
日本 |
|
|
9 |
聯軸器 |
NBK |
合资 |
|
|
11 |
風路系統結合電磁閥 |
乾冠/吉能 |
合资 |
|
|
12 |
主軸冷卻系統 |
乾冠/吉能 |
合资 |
|
|
13 |
切削冷卻馬達 |
台润 |
合资 |
|
|
14 |
三點組合 |
XENO |
台湾 |
|
|
15 |
其他氣壓元件 |
XENO |
台湾 |
|
|
16 |
主接觸器 |
台安/施耐德 |
台湾 |
|
|
17 |
斷路器 |
台安/施耐德 |
台湾 |
|
|
18 |
繼電器 |
和泉 |
日本 |
|
|
19 |
開關電源 |
米博 |
臺灣 |
|
|
20 |
中央潤滑系統 |
宝腾 |
合资 |
|
|
21 |
刀库 |
|
臺灣 |
BT30/16T |
四. 技術檔
1. 三菱系統參數手冊 壹本
2. 三菱系統操作手冊 壹本
五、安裝調試及售後服務
1-1安裝、調試
●機床運抵買方工廠三日內，買方通知賣方。賣方在接到買方安裝通知後，立即派工程技術人員到買方使用現場免費對設備全套系統進行安裝調試和人員培訓。
●機床運抵買方工廠30日內，因買方原因不能進行安裝調試工作時，視為機床通過驗收。
●安裝調試之前，由買方和天英公司人員共同開箱，按合同數量及裝箱單清點。
。
2-2培 訓
在合同簽定以後，用戶可在機床到位之前派人到賣方東莞工廠進行為期伍天的實地培訓。食宿，交通費買方自理。
3-2保 修
以三菱提供保固書之日起算，機床免費保修壹年,控制系統保修壹年。在保修期內，如設備不能正常工作，賣方在接到買方通知後24小時內，派工程師到買方工廠處理.。
