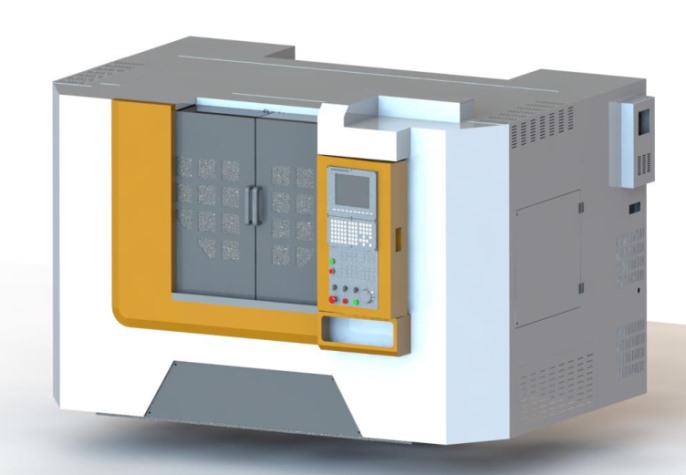

双主轴车床CK6146L-M 技术文件
产品型号：双主轴车床CK6146L-M 技术文件
产品名称：双主轴车床CK6146L-M 品牌：大英新代
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
双主轴数控车床 |
双主轴车CK6146L-M |
台 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.
一、報價單PRODUCTS QUOTE
|
序號 |
規 格 型 號 |
CK6146L-M |
|
|
|
|
||||
|
主 要 配 置 IMPORTANT CONFIGURATION |
||||||||||
|
1 |
控 制 器： |
SYNTEC(新代) |
||||||||
|
2 |
结 构： |
双主轴、双XZ轴 |
||||||||
|
3 |
主軸規格： |
A2-5 |
||||||||
|
4 |
快移速度： |
X﹨Y: 18m/min Z: 18m/min |
||||||||
|
5 |
装刀方式： |
排刀 |
||||||||
|
標 準 配 置 STAND CONFIGURATION |
||||||||||
|
1 |
集中式自動潤滑系統 |
6 |
高速旋转油缸 |
|||||||
|
2 |
工作結束警示燈 |
7 |
拉杆、锁套 |
|||||||
|
3 |
液压系统 |
8 |
說明書 |
|||||||
|
4 |
冷卻系統 |
|
|
|||||||
|
5 |
工作燈照明 |
|
|
|||||||
|
總價 |
￥ |
大 寫 |
|
|||||||
|
交期 |
|
|||||||||
|
付款條件 |
|
|||||||||
|
備 註 |
此报价不含税。含税另加10% |
|||||||||
二、技術參數
|
機 型 |
CK6146L-M |
|
X轴行程 |
820㎜ |
|
Z轴行程 |
260㎜ |
|
刀架中心高 |
50mm |
|
最大加工直径 |
440mm |
|
刀台 |
|
|
刀台尺寸 |
150*480 |
|
主 軸 |
|
|
主轴型号 |
A-5 |
|
主轴通孔 |
45mm |
|
主轴转速 |
5000r/m |
|
伺服电机 |
|
|
主轴功率 |
7.5kw |
|
进给轴功率 |
X/Z：2.0 kw |
|
其他参数 |
|
|
机床重量 |
3800kg |
|
机床尺寸 |
2600*1790*1900 |
|
机床最大功率 |
12KW |
|
重复定位精度 |
±0.003 |
|
刀柄 |
16*16 钻头20 |
三、標準配件明細 STAND CONFIGURATION & PLACE OF ORIGIN
|
序 號 |
標 準 配 置 |
型号 |
|
1 |
数控系统 |
新代 |
|
2 |
XZ伺服驱动器 4KW |
新代包套 |
|
3 |
XX伺服电机2KW |
|
|
4 |
主轴伺服驱动11KW |
|
|
5 |
主轴电机5.5KW |
|
|
6 |
高速中空回转缸 |
台湾 |
|
7 |
自动润滑系统 |
台湾 |
|
8 |
台湾液压站 |
台湾 |
|
9 |
冷却系统 |
自动循环 |
|
10 |
丝杆/导轨 X/Z |
台湾上银 |
|
11 |
套筒 |
台湾通福 |
|
12 |
铸铁底坐 |
连体铸件 |
|
13 |
报警灯 |
LED3色 |
|
14 |
机架刀架 |
整体排刀座 |
|
15 |
延长杆 |
ER20 |
|
16 |
锁套 |
46# 二个 |
|
17 |
拉杆 |
二条 |
|
18 |
工具 |
内六角一套 |
|
19 |
说明书 |
一套 |
|
20 |
|
|
|
21 |
|
|
|
22 |
|
|
|
23 |
|
|
四、 技術服務要求 ：TECHNOLOGY SERVICES PROJECT
4.1、安裝調試：賣方負責在買方現場免費安裝、調試設備，並對操作維修人員現場進行免費培訓。
4.2、技術支援：賣方提供有效的技術支援，可根據需方加工產品特性，進行加工程式優化及機床參數調整。為需方加工產品所用夾具、治具在設計應用方面，提供支援。
五、驗收標準及驗收程式： ACCEPTANCE CONTENT
5.1、驗收標準：按技術要求及參數，要求進行。
5.2、驗收程式：
5.2.1、在賣方工廠調試完畢，買方可進行預驗收，檢驗幾何精度和定位精度並加工標準試件，實現加工精度和加工範圍，檢驗合格後雙方簽字生效方可發貨。
5.2.2、在買方工廠安裝、調試完備進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容檢驗設備幾何和位置精度並加工標準試件，檢驗所加工產品精度，檢驗合格後，雙方簽字生效。
5.2.3、檢驗結果，以終驗收為准。
六、交貨及驗收 ：DELIVERY & ACCEPTANCE
1、 客戶可到本工廠進行機器驗收(費用由買方自行負責).
2、 貨物驗收地點為：供方工廠。供方運送貨物到需方指定地點時，需方應按本合同規定的時間支付貨款。若有品質異議應在收到貨物後七日內書面向供方提出，否則視為品質合格。
3、 供方负责运送到需方单位（叉车卸货、人工等其他费用自理）。
4、 需方提前准备好调试机床所需的液压油、导轨油、切削液等。
七、 机床工作环境
1、 电压：~380V±10%
2、 频率： 50±1HZ
3、环境温度：5~40°C
4、相对湿度：<90%
八、 售后服务
1、供货方承诺主机机械部分质保期限壹年，数控系统质保期叁年，自终验收合格签字之日计算。在质保期内，如出现设备质量非人为问题，供货方在接到需方通知后4小时内确定具体情况及维护方法。如需要派遣服务人员2天内到达需方工厂维修，如遇到特殊情况双方协商处理，费用由供货方负担。超出保修期外供货方按实际发生成本收取配件及人工差旅费等！
