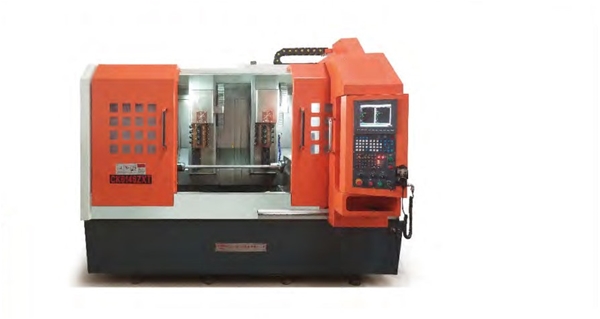

CK6146双Y轴双主轴车床
产品型号：CK6146双Y轴双主轴车床 技术文件
产品名称：双主轴车床 品牌：大英新代
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
双主轴数控车床 |
CK6146双Y轴双主轴车床 |
台 |
|
|
|
|
|
机型项目 |
部件名称及单位 |
CK6146双Y轴双主轴车床 |
|
第一轴加工范围 |
最大回转直径（mm） |
￠500mm |
|
|
最大切削长度（mm） |
￠240mm |
|
|
最大切削直径（mm） |
260mm |
|
|
主轴棒料最大直径（mm） |
￠45mm |
|
第二轴加工范围 |
最大回转直径（mm） |
￠500mm |
|
|
最大切削长度（mm） |
￠300mm |
|
|
最大切削直径（mm） |
￠260mm |
|
|
主轴棒料最大直径（mm） |
￠36mm |
|
第一轴行程 |
X轴有效行程（mm） |
470mm |
|
|
Z轴有效行程（mm） |
250mm |
|
|
Y轴有效行程（mm） |
470mm |
|
|
快速移动速度（mm） |
18M/MIN |
|
第二轴行程 |
X轴有效行程（mm） |
470mm |
|
|
Z轴有效行程（mm） |
1270mm |
|
|
Y轴有效行程（mm） |
470mm |
|
|
快速移动速度（mm） |
18M/MIN |
|
精密
|
重复定位精密（mm） |
± 0.005 |
|
第一主轴 |
主轴鼻端 |
A2-5 |
|
|
最高转速（r/min） |
4000r/m |
|
|
主轴通孔（mm） |
56 |
|
|
主轴形式 |
皮带传动 |
|
第二主轴 |
主轴鼻端 |
A2-4 |
|
|
最高转速（r/min） |
6000r/m |
|
|
主轴通孔（mm） |
45 |
|
|
主轴形式 |
电主轴 |
|
第一动力头 |
动力头传动方式 |
齿轮 |
|
|
动力头规格 |
ER25 |
|
|
动力头最高转速（r/min） |
4000 |
|
第二动力头 |
动力头传动方式 |
齿轮 |
|
|
动力头规格 |
ER25 |
|
|
动力头最高转速（r/min） |
4000 |
|
双主轴联动加工精度 |
重复定位精密（mm） |
± 0.004 |
|
刀架 |
刀柄规格（mm） |
20*20 |
|
|
镗孔刀架规格（mm） |
￠20 |
|
机器重量 |
设备净重(kg ) |
≈5000 |
|
机床尺寸 |
长*宽*高（mm） |
3700*2400*2200 |
