产品型号: CK6150X1500平轨数控车床（北京凯恩帝K1100TLI总线系统）
产品名称： CK6150X1500平轨数控车床 品牌：大英新代
我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有任何疑问，请随时我联系。
联络人： 温先生 全国服务热线：13929480028（带微信功能，可加微信） QQ: 897154365 E-Mail: jyfactory@163.com http://www.china-cnc-lathe.com
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
平轨数控车床 |
CK6150X1500平轨数控车床 |
台 |
|
|
|
|
付款方式：
交货时间：
机床型号： CK6150X1500平轨数控车床（北京凯恩帝K1100TLI总线系统） 配置报价

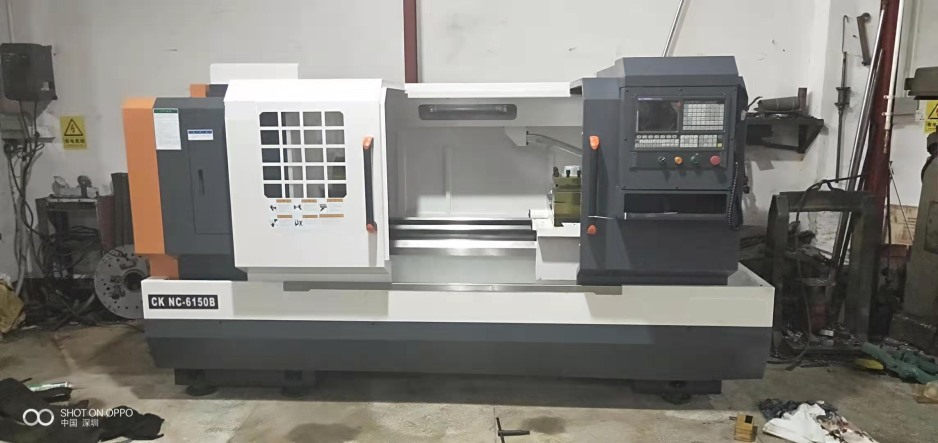

一、 CKNC-6150B机床外形图
.
1、报价及说明
|
序號 |
規格型號 |
CK6150 |
數量 |
壹 |
價格 |
¥： |
|||
|
主 要 配 置 IMPORTANT CONFIGURATION |
|||||||||
|
1 |
控 制 器： |
北京凯恩帝K1100TLI总线系统 |
|||||||
|
2 |
X轴（横向）最大行程： |
295（mm） |
|||||||
|
3 |
最大顶尖距： |
1350 （mm） |
|||||||
|
4 |
主軸規格： |
D-8 |
|||||||
|
5 |
手动夹头尺寸 |
三爪卡盘Φ250mm |
|||||||
|
6 |
装刀类型： |
四工位刀架/25mm×25mm |
|||||||
|
標 準 配 置 STAND CONFIGURATION |
|||||||||
|
1 |
自動潤滑系統 |
||||||||
|
2 |
工作結束警示燈 |
||||||||
|
3 |
高灵敏度手輪 |
||||||||
|
4 |
冷却系統 |
||||||||
|
5 |
工作燈照明 |
||||||||
|
6 |
手动250三爪卡盘 |
||||||||
|
7 |
内六角扳手和说明书 |
||||||||
|
8 |
|
||||||||
|
總價 |
¥ ： 元整 |
大 寫 |
人民幣： |
||||||
|
交期 |
合同生效後10天。 |
||||||||
|
付款條件 |
定金30%、发货前或卸车前付70% |
||||||||
|
備 註 |
含運費、含税。(卸车费买方负责） |
||||||||
2．主要技术参数指标
|
导轨滑动方式 |
硬轨 |
|
|
加工范围 |
最大回转直径(mm) |
Φ500 |
|
通过滑板最大回转直径(mm) |
Φ290 |
|
|
最大顶尖距(mm) |
1500 mm分体式床脚 |
|
|
X轴（横向）最大行程(mm) |
295mm（大行程） |
|
|
导轨宽度 |
390mm，拖板贴塑 |
|
|
X/Z向滚珠丝杆 |
2505/3210 |
|
|
主轴 |
主轴头型号 |
D-8 |
|
主轴内孔锥度/主轴通孔 |
公制90号（1：20）/Φ82mm |
|
|
主轴转速 |
变频三档，档内无极变速：45-180rpm； |
|
|
手动24档变速9-1600rpm |
||
|
手动夹头尺寸 |
三爪卡盘Φ250mm |
|
|
刀 架 |
型式/四方刀具柄规格 |
四工位刀架25mm×25mm |
|
尾 座 |
尾座套筒直径/尾座套筒程行 |
Φ75mm/150mm |
|
尾座顶尖锥孔 |
M5 |
|
|
重量 |
设备净重(T) |
≈2.8 |
|
机床尺寸 |
长*宽*高（mm） |
3000mm×1700mm×1800mm |
床身床脚采用树脂砂铸造，实效处理，采用超音频淬火，拖板贴塑。
大孔Φ82mm主轴，三点支承，四道轴承的高刚性主轴系统，绝对温升小于25℃。
尾座具有双重锁紧机构，底部装有弹性滚轮，滚动轻便省力。
3．主要配置清单
|
名称 |
规格/型号 |
品牌 |
|
数控系统 |
北京凯恩帝K1100TLI总线系统 |
配套输入输出板及5米电缆线 |
|
X轴伺服驱动 |
7.5 N．m驱动电机 |
北京凯恩帝 |
|
Z轴伺服电机 |
9.6N．m驱动电机 |
北京凯恩帝 |
|
进给轴伺服驱动器 |
EP1C |
北京凯恩帝 |
|
主轴伺服驱动 |
7.5 N．m驱动电机 |
北京凯恩帝 |
|
自动润滑系统 |
2.0L |
台湾禾谷 |
|
冷却系统 |
AF0510-220V |
台湾 |
|
铸铁底坐 |
TH250 |
台湾合资 |
|
报警灯 |
SPT5-W-E/24DC |
LED |
|
随机工具 |
内六角 |
1套 |
|
系统说明书 |
系统，变频器，驱动说明书 |
1套 |
