产品型号: CK6150X1000平轨数控车床 (广数-980TDC)
产品名称： CK6150X1000平轨数控车床 品牌：大英新代
我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有任何疑问，请随时我联系。
联络人： 温先生 全国服务热线：13929480028（带微信功能，可加微信） QQ: 897154365 E-Mail: jyfactory@163.com http://www.china-cnc-lathe.com
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
平轨数控车床 |
CK6150X1000平轨数控车床 |
台 |
|
|
|
|
机床型号：CKNC-6150B-1000 机械三档变速数控车床 配置报价

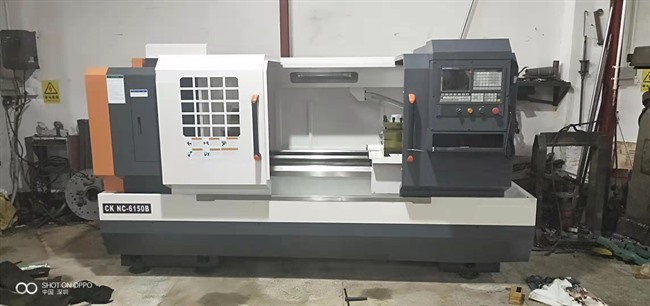

一、 CKNC-6150B机床外形图
二、 价格
|
报价一： 选配（总价） |
|
大写 |
|
备注： 含增值税○ 不含税● |
|
（备注） 以上报价：标准配置—（广数-980TDC+ 手动250 卡盘）
|
||||
|
交期 |
定货期为15-25个工作日货到贵公司（如有特别要求签合同时要特别说明） |
|||
|
付款方式 |
预付定金30%，货到后安装调试无误付70%货款一次性付清。（如有特别要求签合同时要特别说明） |
|||
|
售后服务 |
保修壹年（提供电话支持和免费上门维修维护；免费提供配件和更换配件） |
|||
|
终身维护 |
终身维护（一年后提供电话支持，如果上门服务更换配件；只收材料费和人工费用）。 |
|||
|
其他 |
以上报价：以客户指定要求报价；如果材料、要求变更，需重新报价与议价。 |
|||
三、运输及准备事项
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、齿轮油、电缆线等
四．主要技术参数指标
1、基本参数
|
项目 |
单位 |
|
|
|
床身上最大回转直径 |
mm |
Ф500 |
|
|
滑板上最大工件回转直径 |
mm |
Ф290 |
|
|
床身导轨宽度 |
mm |
390 |
|
|
两顶尖距 |
mm |
1000 |
|
|
有效加工长度（4/6工位） |
mm |
850 |
|
|
最大盘类车削 |
mm |
380 |
|
|
X轴行程 |
mm |
290 |
|
|
Z轴行程 |
mm |
1000 |
|
|
X/Z快移速度 |
mm/min |
4000/8000 |
|
|
X/Z轴伺服电机扭矩 |
N．m |
7/10 |
|
|
主轴转速范围 |
rpm |
L:45-180 M:180-750 H:600-1600 |
|
|
主轴头形式 |
type |
A2-8 |
|
|
主轴通孔直径 |
type |
Ф82 |
|
|
主轴内孔锥度 |
type |
公制90 1:20 |
|
|
手动卡盘及过孔 |
mm |
Ф250/80 |
|
|
液压三爪卡盘及过孔 |
mm |
60 |
|
|
主轴电机功率 |
kw |
7.5 |
|
|
电动刀架形式 |
type |
4工位立式 |
|
|
刀具规格 |
mm |
25X25 |
|
|
尾座套筒直径/行程 |
mm |
Ф75/150 |
|
|
尾座套筒孔锥度 |
mm |
MT-#5 |
|
|
加工精度 |
|
IT6 |
|
|
重复定位精度 |
mm |
X:0.012 Z:0.016 |
|
|
粗糙度 |
um |
Ra<=1.6 |
|
|
包装外形尺寸 |
m |
2700*1700*1850 |
|
|
净重/毛重 |
t |
2.6 |
2.8 |
五 、（1）标准配置
|
名称 |
标准配置 |
品牌 |
备注 |
|
床脚 |
分体 |
|
|
|
主轴头类型 |
A2-8 |
国产 |
|
|
控 制 器： |
广数-980TDC |
中国 |
（厂家标准配置） |
|
X/Z轴伺服驱动 |
EP100-3A |
迈信 |
|
|
X/Z轴伺服电机 |
130STM7/130STM10 |
华大 |
|
|
X/Z轴丝杆联轴器 |
EK2 |
玛莎 |
|
|
X轴滚珠丝杆 |
2505 |
汉江/博特 |
|
|
Z轴滚珠丝杆 |
4010 |
汉江/博特 |
|
|
X轴丝杆轴承 |
760204 |
CSC |
|
|
Z轴丝杆轴承 |
760307 |
CSC |
|
|
自动润滑泵 |
VERSA-III型3L |
沪润 |
|
|
四工位电动刀架 |
LDB4 |
常州亚新 |
|
|
主轴电机 |
7.5KW |
南京巨磊 |
|
|
主轴变频器 |
V350-4T0110 |
深圳四方 |
|
|
主轴编码器 |
B-ZXF-1024BM |
长春禹衡光学 |
|
|
卡盘 |
手动250 |
环球 |
（厂家标准配置） |
（2）标准配置
|
標 準 配 置 STAND CONFIGURATION |
|
|
1 |
自動潤滑系統 |
|
2 |
工作結束警示燈 |
|
3 |
高灵敏度手輪 |
|
4 |
冷却系統 |
|
5 |
工作燈照明 |
|
6 |
手动250卡盘 |
|
7 |
跟刀架 |
|
8 |
内六角扳手和说明书 |
六、选项配置——需另行计费
|
名称 |
标准配置 |
品牌 |
备注 |
|
数控系统 |
台湾新代 |
6TA |
（客户指定）增加费用：整套增加¥5000元 |
|
液压卡盘部分加装与更改
|
液压卡盘部分加装与更改（含10寸卡盘、10寸中空回转油缸、2个法兰、1个液压站） |
液压卡盘(品牌：江苏名卡） |
（客户指定）增加费用：整套增加¥18000元 |
|
中心架1个 |
配件：中心架（一种￠20-￠120mm/第二种20-￠290mm |
国产 |
2000元/个 |
|
跟刀架 1个 |
配件：跟刀架 |
国产 |
1600元/个 |
|
活顶针1个 |
配件：活动顶尖（可以顶住，也可以转动） |
国产 |
280元/个 |
|
排刀板
|
配件：（需加装排刀板，可装2个排刀座） |
国产 |
¥1500元/个 |
|
6工旋转刀塔
|
四工位换成6工旋转刀塔 |
国产 |
|
|
主轴通孔直径¢103mm |
主轴通孔直径¢103mm（可选项）整套¥18000元 |
国产 |
21000元/项个 |
七、随机附件清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
卡盘专用扳手 |
|
1件 |
|
|
2 |
刀架专用扳手 |
|
1件 |
|
|
3 |
内六角扳手 |
|
1套 |
5件 |
|
4 |
螺丝刀 |
十字和一字 |
1套 |
各一件 |
|
5 |
开口扳手 |
17/19 22/24 |
2件 |
各一件 |
|
6 |
机床垫铁 |
Ф160 |
6 |
|
八、随机文件清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
机床检验合格证明书 |
|
1 |
|
|
2 |
机床机械使用说明书 |
|
1 |
|
|
3 |
机床电气使用说明书 |
|
1 |
|
|
4 |
数控系统说明书 |
|
1套 |
|
本公司随时在进行研究改进工作，因此保有随时更改机床各项技术参数的权力，变更时恕不另行通知。谢谢！
九. 技术服务要求
a) 安装调试：卖方负责在买方现场免费安装、调试设备，并对操作维修人员现场进行免费培训。
b) 技术支持：卖方提供有效的技术支持，可根据需方加工产品特性，进行加工程序优化及机床参数调整。为需方加工产品所用夹具、治具在设计应用方面，提供支持。
c) 保修期限：机床验收后，机床提供12个月免费保修，保修期内免费提供零件及服务，且服务及时有效。
d) 服务时间承诺：卖方在接到机床故障报修24个小时内，售后服务人员到达现场处理。
e) 保修期满后的技术支持：保修期满后，卖方提供免费技术咨询服务。
f) 保修期满后的备件供应: 保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本价向买方提供。
十.验收标准及验收程序
1. 验收标准：按技术要求及参数，要求进行。
2. 验收程序：
2.1 在卖方工厂调试完毕，买方可进行预验收，检验几何精度和定位精度并加工标准试件，实现加工精度和加工范围，检验合格后双方签字生效方可发货。
2.2 在买方工厂安装、调试完备进行最终验收，按国标（GB/T18400.2-2010）和技术协议内容检验设备几何和位置精度并加工标准试件，检验所加工产品精度，检验合格后，双方签字生效。
2.3 检验结果，以终验收为准。
十一、交货及验收
7.1客户可到本工厂进行机器验收(费用由买方自行负责).
7.2货物验收地点为：供方工厂。供方运送货物到需方指定地点时，需方应签章确认《货物运输协议书》，否则，供方有权拒绝交货，并视为需方违约，交货时间以货运单上签写的日期为准，需方应按本合同规定的时间支付货款。若有质量异议应在收到货物后七日内书面向供方提出，否则视为质量合格。
十二、售后服务
8.1 自货物交付之日起，壹年内承担因产品本身质量问题的保修责。
8.2 若为使用单位，使用不当或改装后所造成之非自然损坏，不在以上保固范围内，用户必须支付维修成本。
8.3超过保修期后，公司也将不定期的安排人员前往质量跟踪。如需更换零件原则上收取成本费用。
8.4备品备件：我公司常年为用户提供备品备件，我们在公司设有常用备件库，可以在24小时内提供常用备件。个别特殊备件将在48小时内运到本公司，并送至需方工厂。即使是需方误操作产生的故障我们也本着一贯服务宗旨：先解决问题，然后再协商其它问题的原则。
8.5应急响应：我们本着一切服务从于用户的思想，全方位为用户服务，我们为用户提供的不仅仅是无力产品，更重要的是服务和企业文化是交流，我们承诺在接到用户通知后2小时做出答复，维修人员24h到达现场，并解决问题。
