产品展示

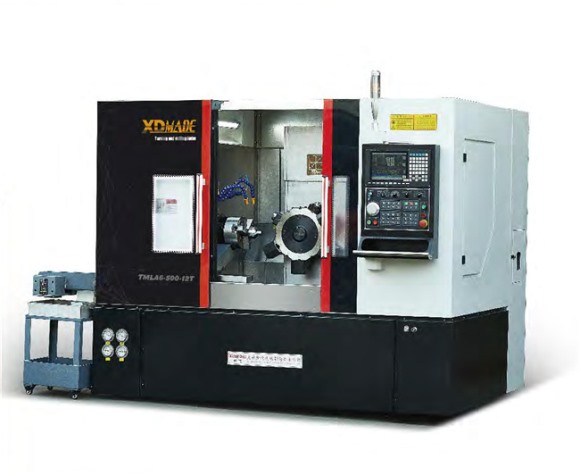

带Y轴动力刀塔数控车床TML-12TY 技术参数
产品型号: 带Y轴动力刀塔数控车床TML-12TY 技术文件
产品名称： 带Y轴动力刀塔数控车床 品牌：大英新代
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
带Y轴动力刀塔数控车床 |
带Y轴动力刀塔数控车床TML-12TY |
台 |
|
|
|
|
机床特点：1、该机床整体铸件床身，床身床脚采用树脂砂铸造，时效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升70%。有效阻挡了铁渣和切屑水和杂物进入丝杆导轨，更好防护了电器设备，不仅有利有机床的保养和清洗工作，更延长了机床的使用寿命，
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置。大大提高了导轨的耐磨性和刚性。
4.机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入，
5、机床控制系统和伺服均采用总线绝对值，开机不用回零点。
|
机型项目 |
部件名称及单位 |
TML-12TY |
TML-12TkY |
TML-18TkY |
|
加工范围 |
床身上最大回转直径（mm） |
￠480mm |
￠500mm |
￠500mm |
|
托板上最大加工直径（mm） |
￠350mm |
200mm |
￠350mm |
|
|
加工最大长度（mm） |
380mm |
380mm |
380mm |
|
|
最大棒料通孔直径（mm） |
￠45mm |
￠45mm |
￠45mm |
|
|
进给 |
X轴最大行程（mm） |
450mm |
450mm |
450mm |
|
Y轴最大行程（mm） |
180mm |
180mm |
180mm |
|
|
Z轴最大行程（mm） |
450mm |
450mm |
450mm |
|
|
X轴快速移动速度（mm） |
24M/MIN |
24M/MIN |
24M/MIN |
|
|
Z轴轴快速移动速度（mm） |
24M/MIN |
24M/MIN |
24M/MIN |
|
|
重复定位精密（mm） |
± 0.004 |
± 0.004 |
± 0.004 |
|
|
导轨型式 |
线轨 |
线轨 |
线轨 |
|
|
主轴 |
套筒主轴单元（型号） |
A2-5 |
A2-5 |
A2-5 |
|
卡盘尺寸（inch） |
6 |
6 |
6 |
|
|
主轴电机功率（kw） |
7.5 |
7.5 |
7.5 |
|
|
主轴最高转速（r/min） |
4000r/m |
4000r/m |
4000r/m |
|
|
主轴通孔直径（mm） |
56 |
56 |
56 |
|
|
刀架 |
刀塔类型 |
动力刀塔12工位 |
动力刀塔12工位 |
动力刀塔18工位 |
|
动力刀座型号 |
BMT55 |
BMT45 |
BMT40 |
|
|
刀柄规格（mm） |
25 |
20 |
20 |
|
|
镗孔刀架（mm） |
￠40/32 |
￠32/25 |
￠32/25 |
|
|
相邻换刀时间 |
0.35 |
0.35 |
0.35 |
|
|
|
20 |
20 |
20 |
|
|
|
|
|
|
|
|
尾座 |
尾座套筒行程（mm） |
/ |
80/350 |
/ |
|
尾座套筒直径（mm） |
/ |
80 |
/ |
|
|
尾座形式（mm） |
/ |
液压/伺服尾座 |
/ |
|
|
尾座套筒锥度（莫氏） |
/ |
4# |
/ |
|
|
规格 |
设备净重(kg ) |
≈3600 |
≈3600 |
≈3600 |
|
长*宽*高（mm） |
2600*2000*2000 |
2600*2000*2000 |
2600*2000*2000 |
|
|
其它 |
加购配置 |
卡盘，排屑机 |
卡盘，排屑机 |
卡盘，排屑机 |
|
适用于 |
车、钻、攻、铣（盘类） |
车、钻、攻、铣（盘类、轴类） |
车、钻、攻、铣（盘类、轴类） |
