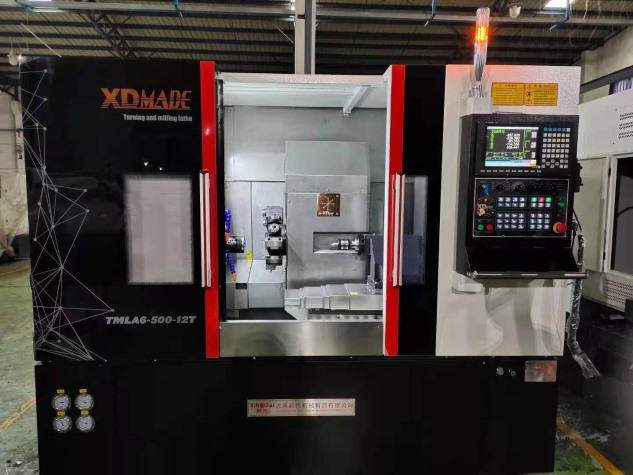

TMLA6-500-12TV带动力刀塔（带Y轴）数控车床

技术文件产品型号：TMLA6-500-12TV带动力刀塔（带Y轴）数控车床

产品名称：52带动力刀塔（带Y轴）数控车床品牌：大英新代

我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！如您有任何疑问，请随时我联系。

联络人：温先生全国服务热线：13929480028（带微信功能，可加微信）

QQ: 897154365 E-Mail: jyfactory@163.com http://www.china-cnc-lathe.com

品名

规格型号

单位

数量

单价（万）

税点（17%）

备注

52带动力刀塔（带Y轴）数控车床

TMLA6-500-12TV带动力刀塔（带Y轴）数控车床

台

付款方式：

交货时间：

一、基本配置

序号		规格型号	TMLA6-500-12TV	数量	1	价格	¥：
主要配置
1	机床控制器：		台湾新代22TB-E（总线绝对值）
2	X轴驱动器电机:		台湾新代驱动器（2KW）、新代包套电机（1.7KW）
3	Z轴驱动器及电机:		台湾新代驱动器（2KW）、新代包套电机（2.4KW）
4	Y轴驱动器及电机:		台湾新代驱动器（2KW）、新代包套电机（带刹车1.1KW）
5	主轴驱动器：		新代主轴伺服驱动器（11KW）
6	主轴电机：		新代主轴伺服电机（7.5-11KW）
7	刀塔驱动伺服		新代包套刀塔伺服
8	刀塔		金刚心12工位动力伺服刀塔（带Y轴 70）（240）
9	动力头伺服		新代包套刀塔伺服、电机（3KW）
10	尾座		液压尾顶（工厂自制）
11	丝杆：		台湾滚珠丝杆（上银或者银泰P4 X 35 Z40 Y25）
12	导轨：		台湾滚柱导轨（上银或者银泰P4 X .Z轴35 Y25 滚柱）
13	主轴：		台湾通福套筒主轴
14	机架材质：		铸件连体床身（四川）
標準配置 STAND CONFIGURATION
1	自动润滑系统（昱普润滑油泵）
2	液压夹紧系统（格耀液压站总成）
3	三色LED 指示灯（HNDT）
4	冷却系統（广东精匠）
5	工作照明灯（LED）
6	拉杆一条、8寸液压卡盘/锁套
7	刀架标配4个（2个镗孔、2个排刀）90度动力头2个、0度动力头2个（er20）
8	内六角扳手和说明书个一套
9	排屑机一台
10	伺服尾顶

二、价格

总价	RMB：	大写	备注：含增值税 □√ 不含税□
交期
付款方式	定金30%，发货前60%，送机后1个月内付清
其他

三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。

3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等必备物品。

四、主要技术参数指标

机床外观和护罩		橙色、白色/全防护内罩
导轨滑动方式		直线导轨
加工范围	X轴最大行程	260mm
	Y轴最大行程	100mm
	Z轴最大行程	400mm
	最大回转直径	450mm
	刀台回转直径	260mm
	顶针间最大加工长度	380mm
移动速度	X轴G00速度	18M/MIN
	Y轴G00速度	5M/MIN
	Z轴G00速度	18M/MIN
主轴	型号	A2-6
	主轴通孔	65
	主轴最高转速	3000r/m
	最大通过棒料	52mm
刀架	装刀方式	刀塔
刀架	刀柄型号	排刀20*20 镗孔25
机床重量	设备净重(T)	3.53
机床尺寸	长宽高（mm）	240016501880
尾顶	行程	280mm
	尾顶尖最大加工长度	320mm
	尾顶尖最小加工长度	100mm

大英新代数控车床检验数据
序号	检验项目		验收结果	允许值	备注
1	加工精度	X轴	±0.005	±0.01
		Y轴		±0.01
		Z轴	±0.005	±0.01
2	重复定位精度	X轴	±0.002	±0.005
		Y轴		±0.005
		Z轴	±0.002	±0.005
3	加工精度		0.008	±0.01
4	加工工件圆度		±0.002	±0.004
5	加工工件平面度		0.02	≤0.02
6	加工工件的表面粗糙度		1.2	≤1.6
7	加工锥度（100MM）长		0.01	≤0.02
8	主轴跳动		0.005	≤0.007
9	刀塔重复精度		0.003	±0.006
10	主轴分度精度		0.0005	≤0.001°
11	动力头直角度（50mm）		0.03	≤0.03

五、机床特点

1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。

2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。

3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。

4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。

5、机床控制系统和伺服均采用总线绝对值，开机不用回零点。

六、安装要求：

甲方为机床提供的电源必须是三相四线供电，一相为地线。电压为380V正负10%，频率50HZ。地基必须平整、稳固。

六 技术服务要求 ：

1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。

2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。

4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。

5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。

七、验收：

1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。

八、其他事项：

1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。

2、执行过程中如有争议，由双方友好协商解决。

3、本技术协议一式二份,甲乙双方各持一份。
